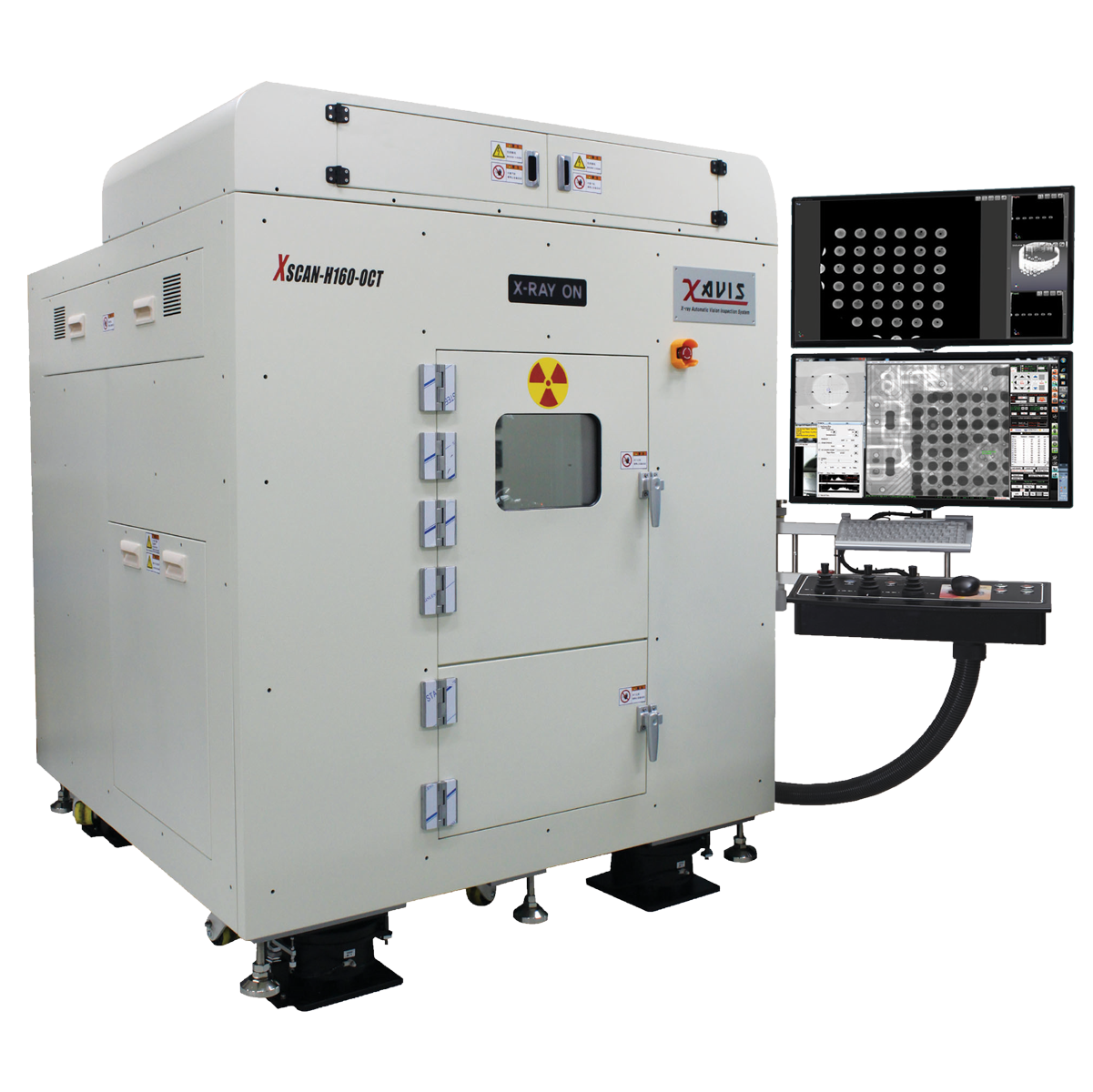

Установка рентгеноскопической инспекции XAVIS H160-OCT

Многофункциональные установки рентгеноскопической инспекции XAVIS XSCAN разработаны для использования на предприятиях электронной промышленности. Установки серии H160-OCT являются флагманом линейки рентгенов. Они имеют нанофокусную трубку открытого типа и оснащаются модулем 3D-томографии.
Основным преимуществом рентгенов Xavis является применение плоскопанельных цифровых детекторов собственного производства для получения качественного изображения с высоким разрешением и контрастностью совместно с источником излучения от ведущего мирового производителя «Hamamatsu Photonics» (Япония).


Детектор

Детектор разработан и производится в компании XAVIS. Он имеет разрешение 2354 × 2944 пикселя, а это практически 7 Мпикс. Для сравнения – детекторы производства Yxlon имеют разрешение в 7 раз хуже, около 1 Мпикс. Высокое разрешение изображения — это изначально высокое качество изображения, большие возможности при постобработке, возможность увеличения изображения без потери качества, а это несомненно даёт огромное преимущество при визуальном контроле печатных узлов.
Открытый источник нуждается в периодическом обслуживании, это обязательное условие для рентгенов с открытой трубкой любого производителя.

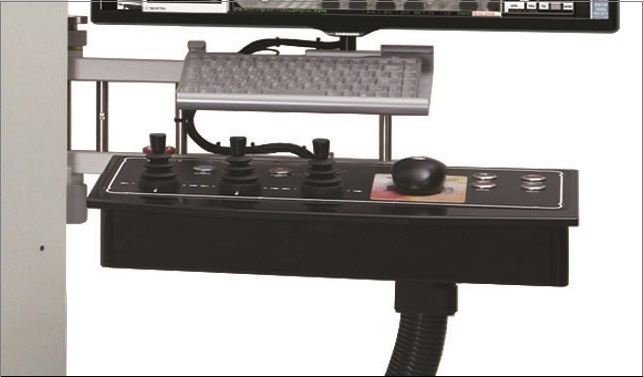

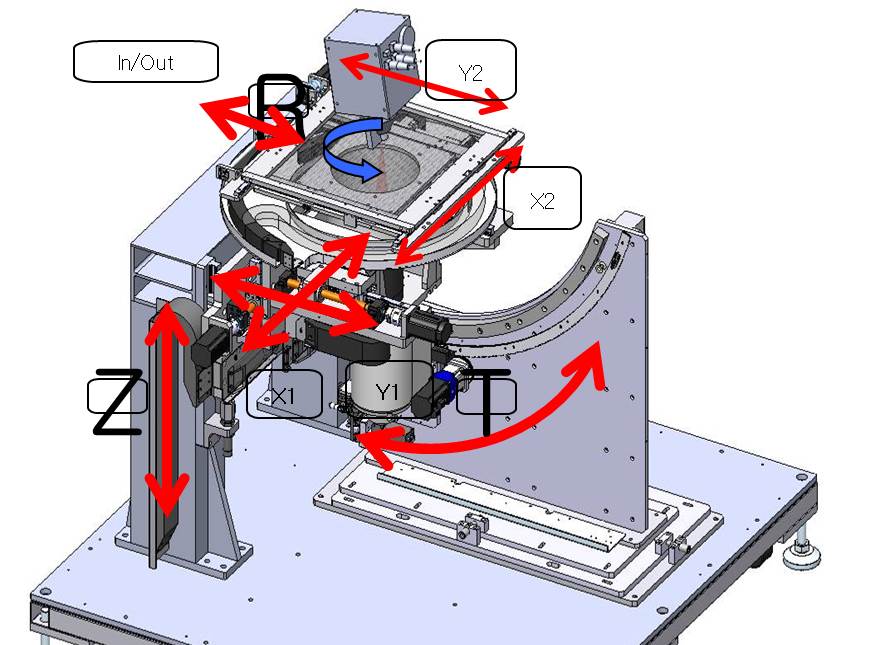

Перемещение исследуемого образца осушествлятеся при помощи моторизированной системы и пульта управления. Благодаря автоматической системе наклона детектора, образцы можно проверять под свободно выбираемым углом зрения.


Программное обеспечение

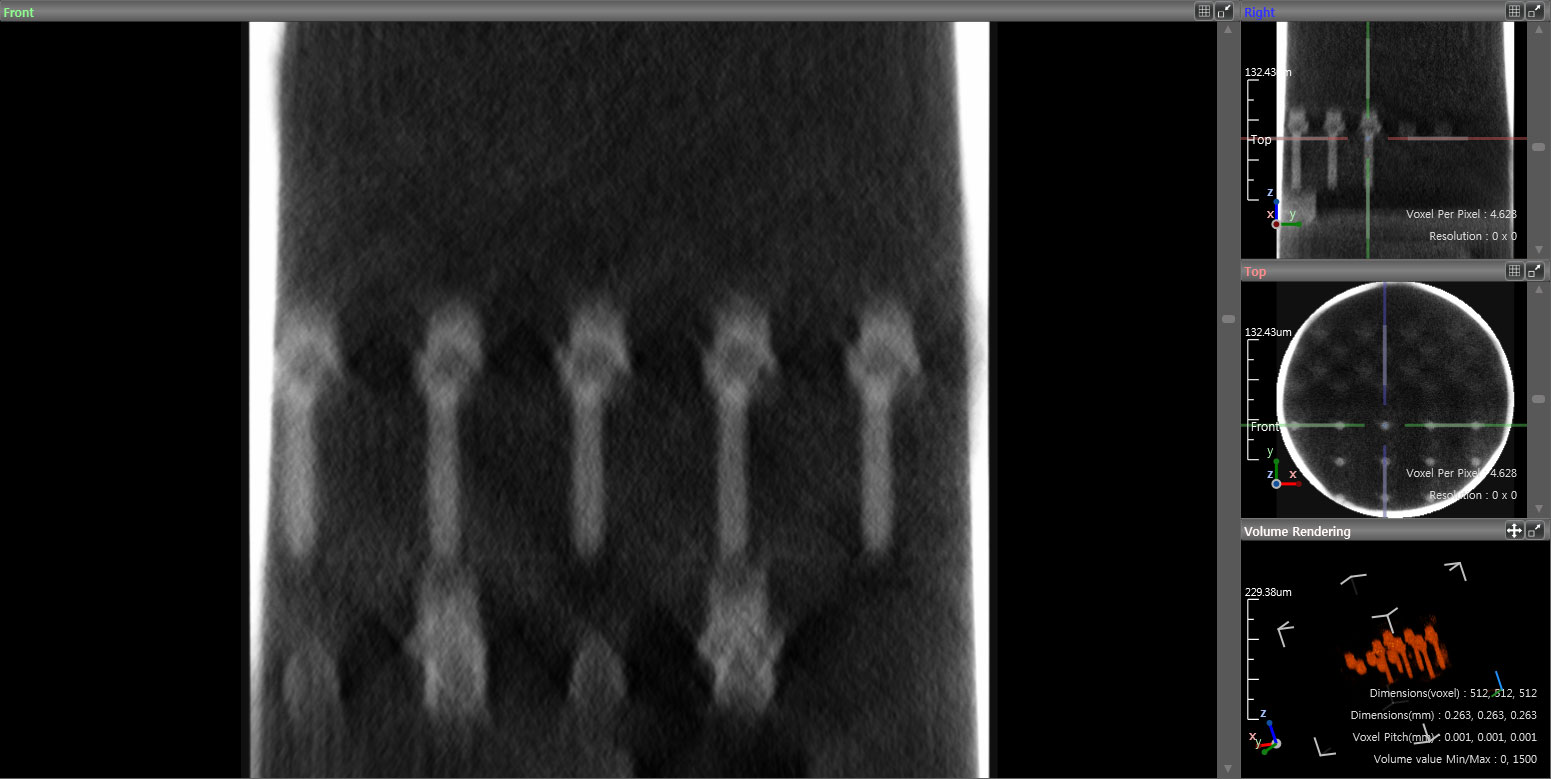

Управляющее программное обеспечение выводит изображение на два широкоформатных дисплея диагональю 27 дюймов каждый. Одновременно с видеоизображением, которое получает система с внутренней видеокамеры, выводится изображение полученное с детектора.
Программное обеспечение обладает множеством инструментов по обработке полученного изображения (более 20 инструментов, плюс анализ, формирование и сохранение отчётов и т.д.). В данной машине установлен программно-аппаратный модуль компьютерной 3D-томографии (OCT – Oblique Computed Tomography), а опционально доступен программный модуль, превращающий установку в автоматическую систему рентгеноскопической инспекции.


Производитель XAVIS предоставляет заказчикам возможность приобрести просто рентген любой серии, а опции автоматической инспекции и томографии можно докупить и установить позднее, что позволяет существенно снизить финансовую нагрузку на заказчика, позволяя сначала заказать рентген, а позже провести апгрейд до требуемого функционального уровня.

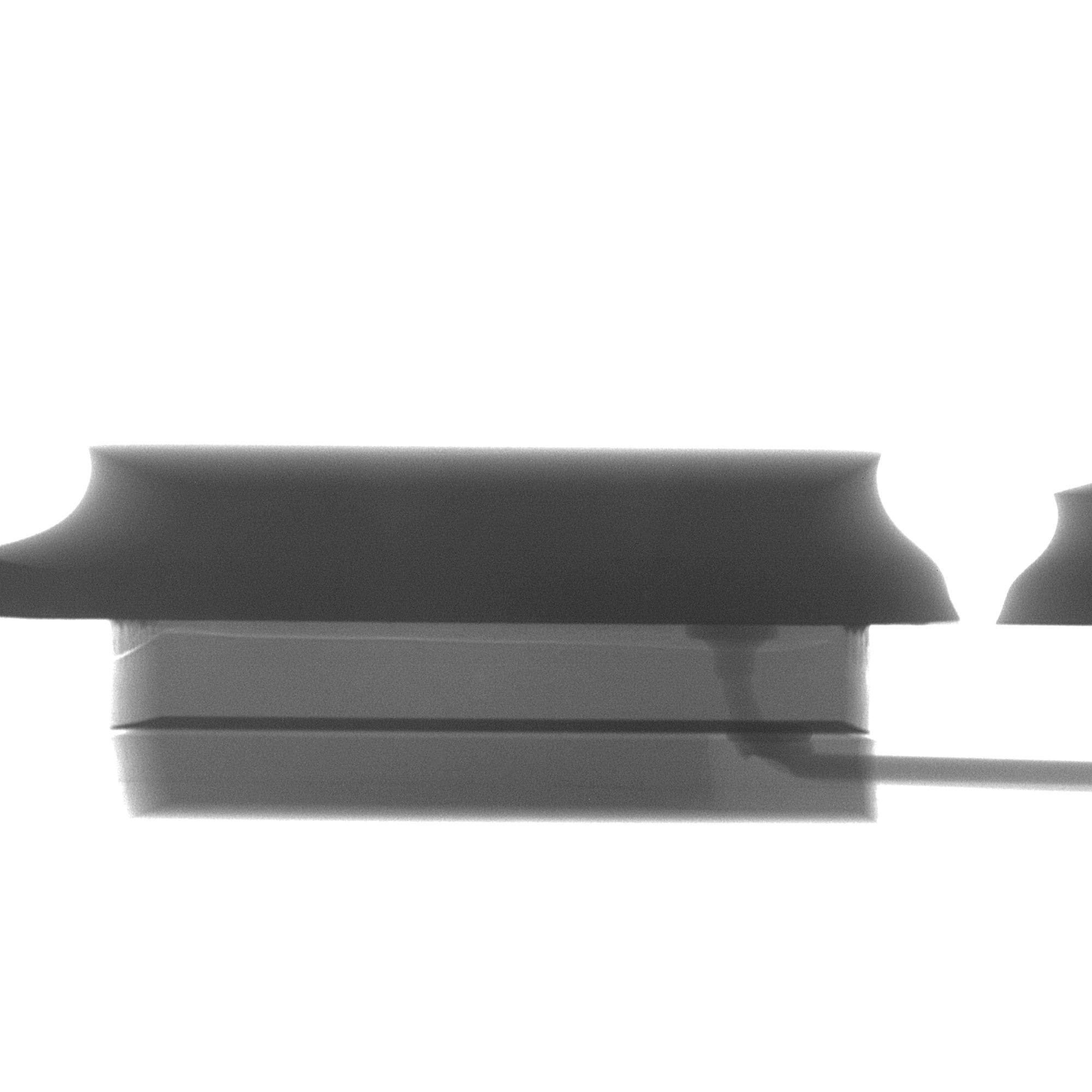

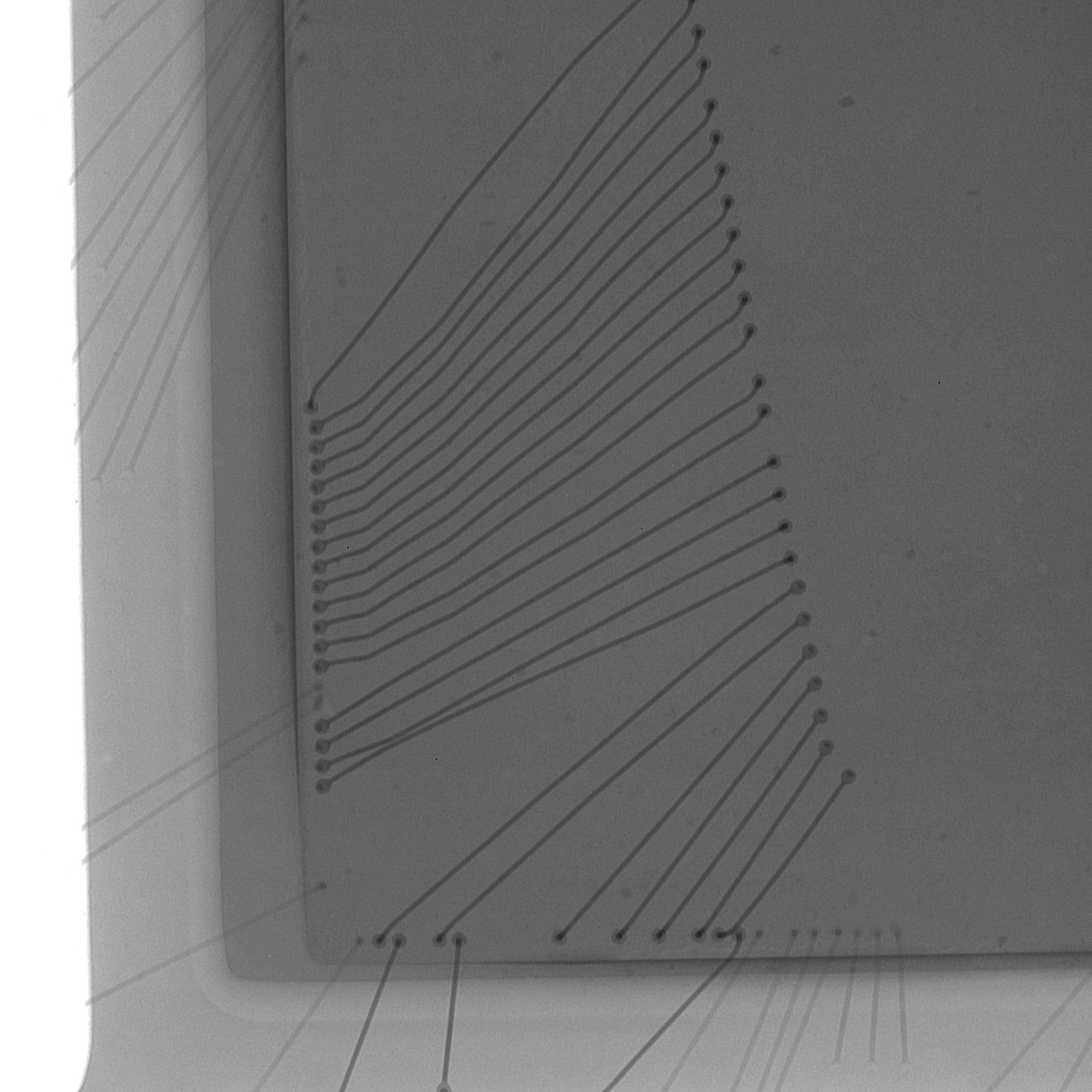

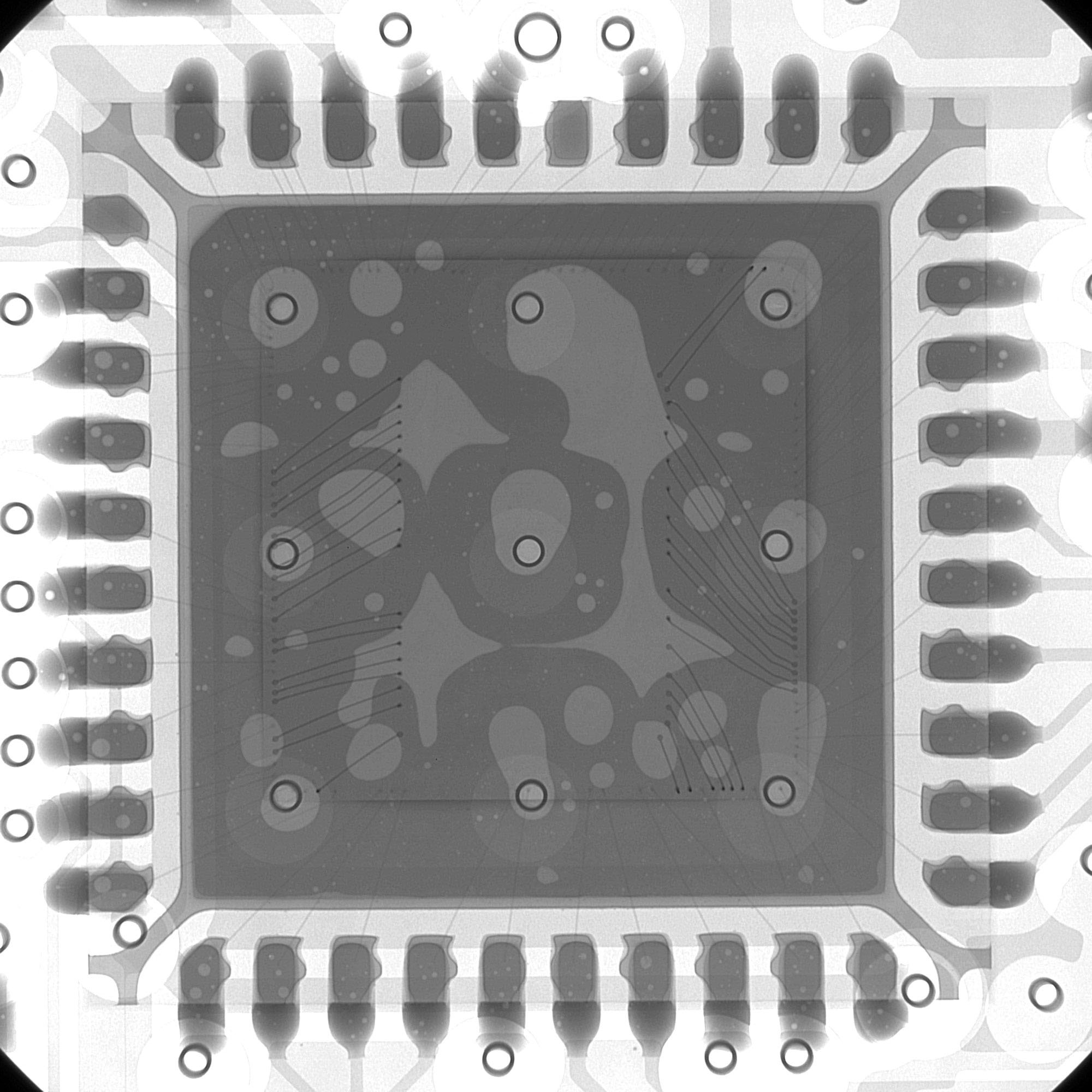

Изображения, получаемые на рентгене H160-OCT (XAVIS)

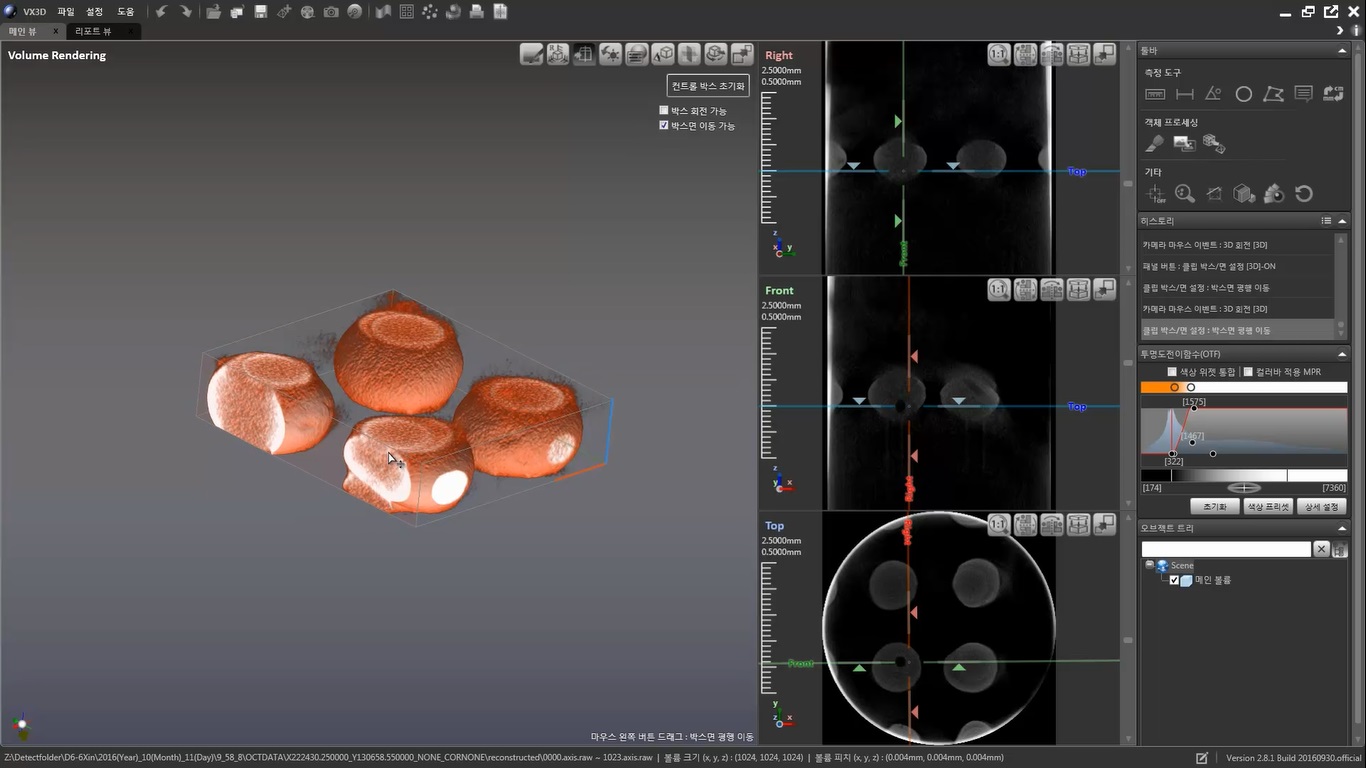

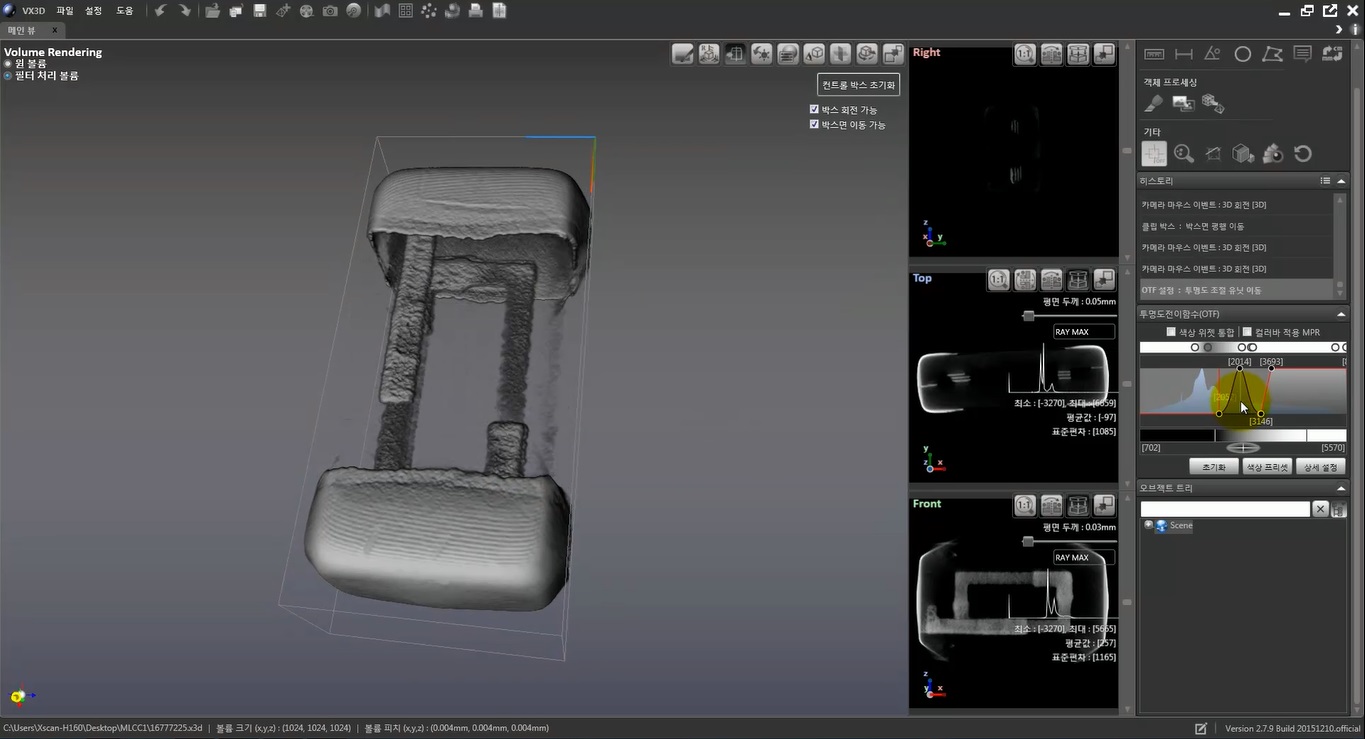

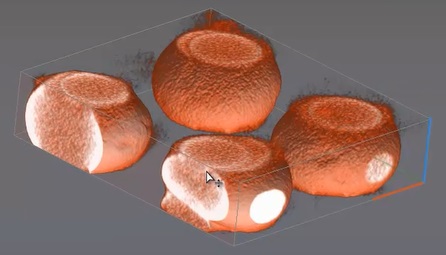

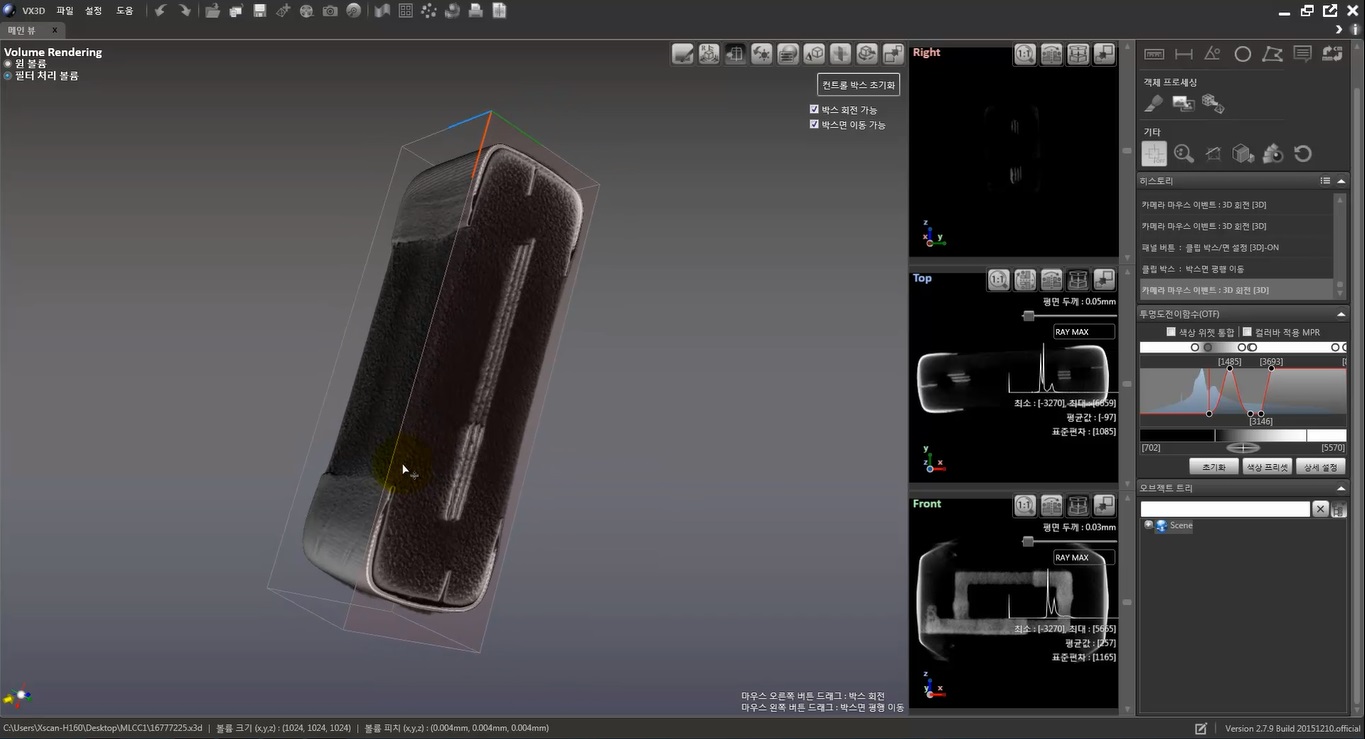

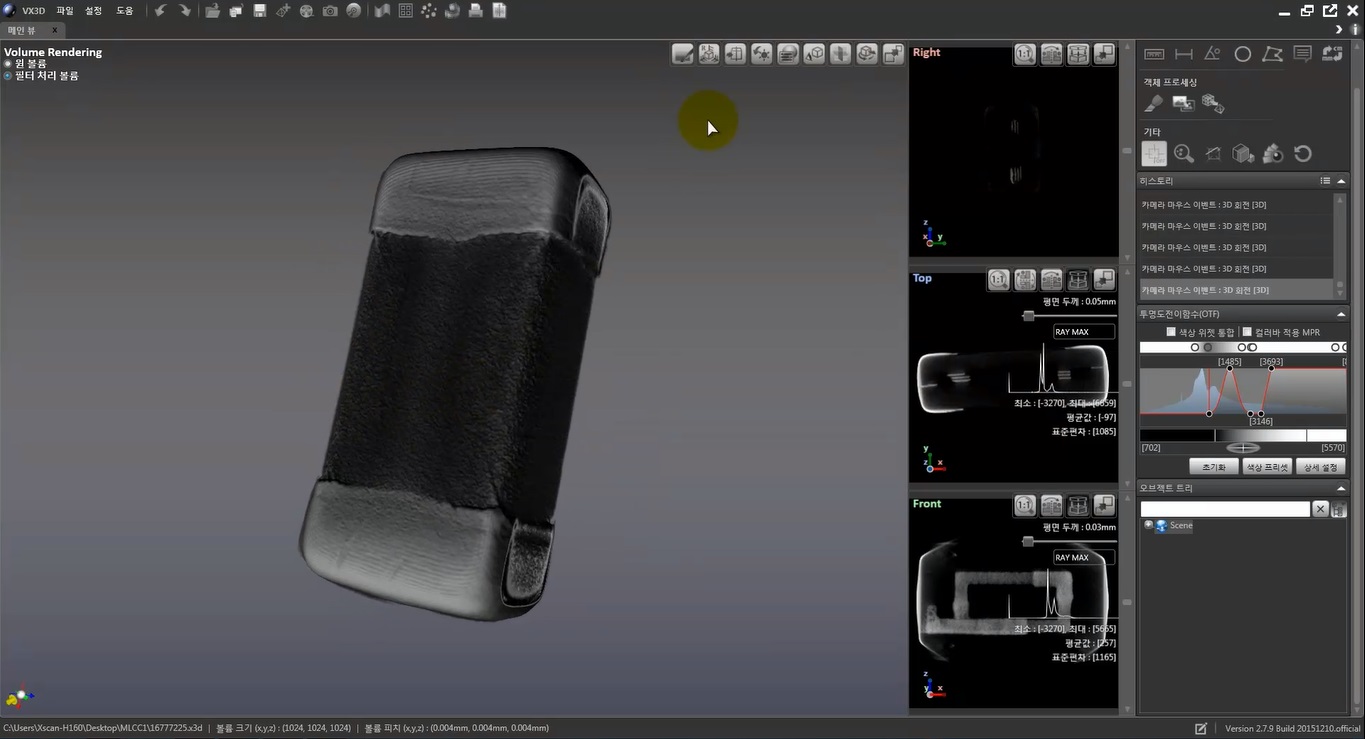

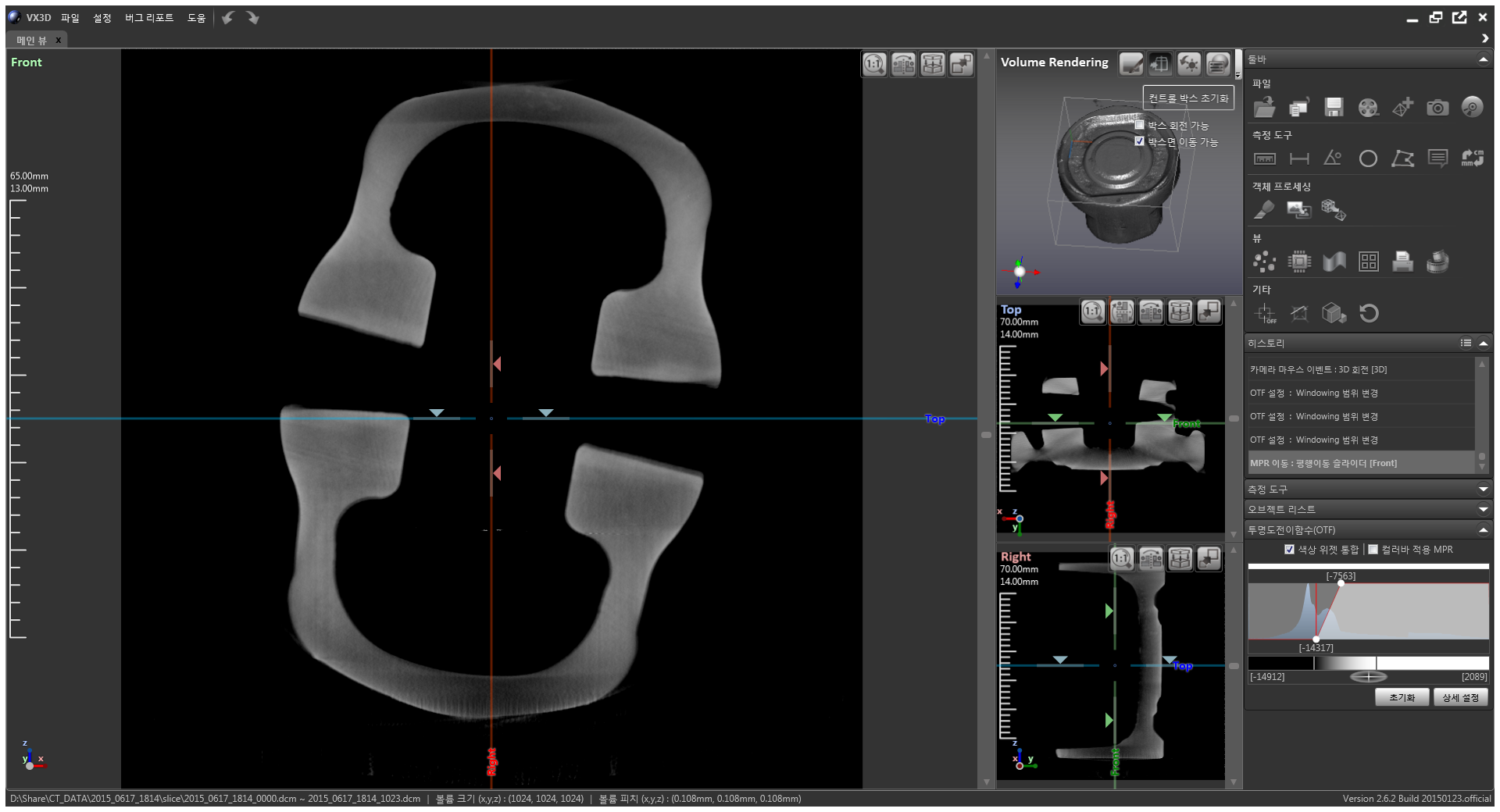

Изображения, полученные с помощью компьютерной 3D-томографии (BGA и чип конденсатор)


Технические характеристики XSCAN-H Series

XSCAN-H Series
Размер фокального пятна 0,9 мкм (JIMA test)
Размер обнаруживаемых дефектов 0,7 мкм (JIMA test)
5- дюймовый плоскопанельный цифровой детектор: разрешение 6,9 Мпикс, 1 пикс = 50 мкм, (для примера у YXLON это 1 Мпикс и 127 мкм соответственно)
Угол наклона детектора 60°
Напряжение трубки 160 кВ
ток источника 1000 мА
Увеличение геометрическое — ×2400, максимальное — ×60 000
Размер стола 525 × 540 мм
Область инспекции 330 × 330 мм
Максимальный вес образца 5 кг
Удобный пользовательский интерфейс 2 LCD монитора на 27-дюймов с основной рабочей станцией
дополнительный LCD монитор на 27-дюймов с отдельной рабочей станцией для 3D-томографии
Электропитание 220 В, 50 / 60 Гц, 3кВт
Габариты (Ш × Г × В) 1700 × 1700 × 2200 мм
Вес 3300 кг
